K.NET700配网自动化技术方案介绍

发布时间 :2017-12-19 09:04人气 :
1. 简介
基于IVS-12型户外智能快速真空断路器的K.NET700配网自动化方案,是一种新型的具备超快速复电特性的故障解决方案。依托IVS-12型智能快速真空断路器的快速保护功能(<25ms)和智能、完善的综合处理能力,可20s内完成故障定位、隔离及非故障区域恢复供电。
方案成熟、可靠,可应用于10kV辐射网或双电源环网线路,具备故障处理时间短、故障波及范围小、对线路冲击小等优越特性。辅以无线GPRS或光纤等通信方式后,可与主站系统构成完整的配网自动化系统,实现对城市配电网络正常运行和事故状态下的监测、保护、控制和管理。
2.系统构成图

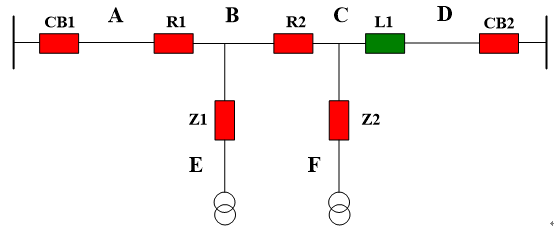

CB:变电站馈出线断路器;  R:分段断路器;  L:联络开关;  Z:分界断路器

3.分支线故障
智能快速真空断路器速断保护出口及断路器动作时间可稳定在25ms内,断路器保护时间级差可设置为: △T=Td+Ty=60ms
Td:断路器保护跳闸时间25ms;   Ty:裕度时间35ms
当支线F区域(或E区)发生故障时,根据保护延时时间配合,F区域的分界断路器Z2在25ms内保护跳闸,上级断路器CB1,R1,R2不动作,不影响其他支线和主干线路供电。
其中:分界断路器Z1、Z2可配置一次重合闸功能,若为瞬时性故障,则重合闸成功,否则加速跳闸并闭锁;
4. 主干线故障
 变电站出线断路器速断保护延时为0.3s,R1为0.12s,R2为0.06s,L1为0.06s,时间级差为0.06s。
5)  L1的Y时间结束确认合闸成功;R2合于永久性故障点,加速跳闸并闭锁合闸;

故障区域B被正确隔离,非故障区段C恢复供电,总共耗时约10.1s。在故障定位与隔离过程中,仅C段受短时停电影响10s左右,经历一次重合闸冲击。
其中:若发生瞬时性故障,则R1一次重合闸成功,R2不动作,L1在X延时过程中检测到两侧来压,计时复归,线路恢复正常供电;
      若故障区段发生A、C、D段,其故障隔离原理类似,最长故障处理及恢复供电时间小于20s;

5.功能特性
   K.NET700配网自动化方案均采用IVS-12型户外智能快速真空断路器,其中,主干线为电压电流型开关,分支线为电流型开关。
1)快速保护分闸功能(分段断路器R1、R2,分界断路器Z1、Z2)
具备三段电流保护功能和单相接地保护功能,速断保护和断路器整组动作时间之和小于25ms,确保主干线故障分级处理,分支线故障快速隔离;
2)有压延时合闸功能(分段断路器R1、R2)
► 当主干线分段断路器单侧来压时,进行延时合闸(X时限);
当分段断路器两侧均有压时,闭锁延时合闸功能;
当分段断路器远方或就地遥控、以及手动分闸时,闭锁延时合闸功能;
3)Y时限功能(分段断路器R1、R2,联络断路器L1)
 当分段断路器延时合闸完成后,进行Y时间确认,Y时间计时结束后,合闸成功;
 当分段断路器延时合闸完成后,进行Y时间确认,若Y时间计时过程中,断路器保护跳闸,则执行Y时间闭锁合闸功能;
  Y时限定值整定小于X时限一个级数;
4)失压延时分闸功能(分段断路器R1、R2)
  当分段断路器失压时,延时分闸,延时时间为躲过上级断路器一次重合闸时间;
 延时时间可整定,延时功能可投退;
5)  重合闸功能(分段断路器R1、R2,分界断路器Z1、Z2)
  分段断路器与分界断路器具备两次重合闸功能,重合闸次数及重合闸时间可整定;
► 当重合于故障时,则闭锁二次重合闸功能;
 当远方/就地遥控、或手动分闸时,不执行重合闸;
 当手合于故障时,加速分闸并闭锁重合闸;
6)  环网点功能(L1)
 联络断路器工作在常开状态,正常运行时两侧有压;
   单侧失压时,启动延时合闸功能,延时时间可整定;
  延时过程中,若两侧有压,则计时复归;
   环网点功能可投退;
